中集波紋板焊接

Problem 痛點問題

波紋板是一種具有三維或空間結構的板材。該結構增強了對水平和垂直載荷的抗性。因其結構特性，被廣泛應用到集裝箱行業。由于前道沖壓工位的加工精度和穩定性的影響，導致波紋板與底梁焊接時，出現來料一致性問題，無法實現自動化焊接。

Construction Scheme 建設方案

針對中集的生產需求，智昌集團自主研發，搭載定制化四軸機器人，兼具“眼、腦、手、腳”，融合專業波紋板焊接工藝包，通過地軌運動與焊接工藝的協同控制，完美實現集裝箱波紋板的全自動焊接。

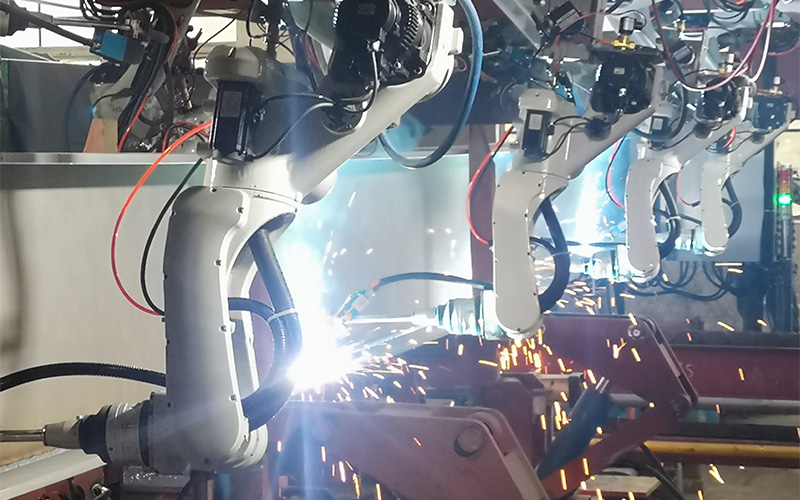

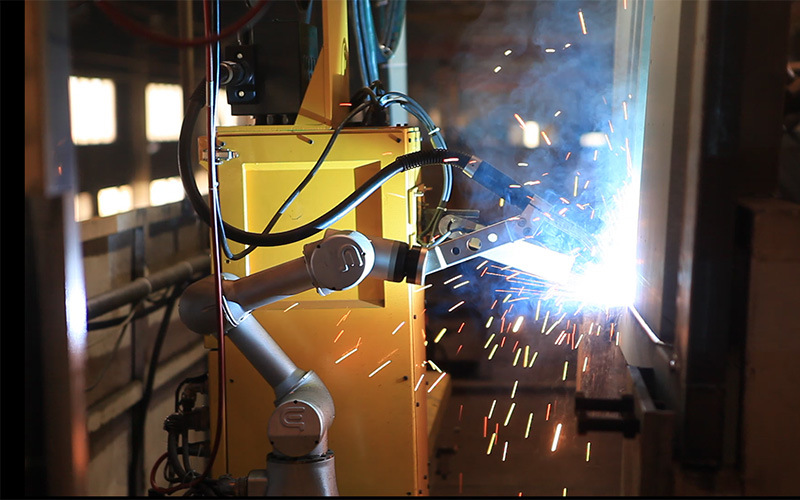

四軸機器人末端裝有焊槍，機器人與控制柜裝在地軌的小車上，焊接時小車從波紋板一端移動到另外一端，完成波紋板焊接作業；激光焊縫跟蹤器安裝在控制柜上，置于焊槍的前進位置。系統工作時，激光器把掃描到的焊縫數據（包括焊縫空間位置、焊縫寬度）實時傳遞給機器人系統，機器人系統根據焊縫數據實時生成焊接軌跡，識別拐點，動態的調整焊接的電流、電壓以及焊槍姿態。

Achievement 實施成效

  • 40%

    企業產能提升40%

  • 50%

    人工替代達到50%

  • 100%

    耗材成本降低 50%，后期處理需求減少 100%

  • 200%

    焊接工件變形率降低 200%，焊接強度提高 100%。
